产品概述

柔性伸缩薄膜压力测量系统捕捉两个具有物理接触的两物体的压力分布。通过放置柔性伸缩薄膜压力传感器在物体间，将他们包装起来，或将它们放置在一个平面上，使产品开发人员或研究者能用他们的应用测量和显示压力信息。

为了增加弹性，PPS提供了柔性伸缩薄膜压力测量系统，该系统有非常柔软和可传导的silver-metalized Lycra制成，柔性薄膜压力传感器能延展达10%的微小基线变化。

PPS的柔性伸缩薄膜压力传感器可适应弯曲、伸长的平面，由于其优质的弹性，这些传感器非常适合用于需要将传感器嵌入物体的应用。这些物体在使用时会轻微形变，例如座椅、垫子和紧身衣。

主要功能及优势

1.高性能的柔性伸缩压力传感器具备先进的可传导材料，使其适形性与延展性都更好。这也使传感器成为应用的一部分而不会改变支持面的特征。

2.高灵敏度和可重复的触觉传感器能够用于弯曲的产品表面而不影响数据质量。

3.高性能电容感应技术通过显著减少再校准和重复试验达到省时和提升结果的目的，使开发人员更快地解决问题和解答问题。

4.Chameleon可视化软件能提供直观的、易于使用的、高质量的可视化效果，并能轻松访问数据用于分析并将其导出到其他应用程序中。

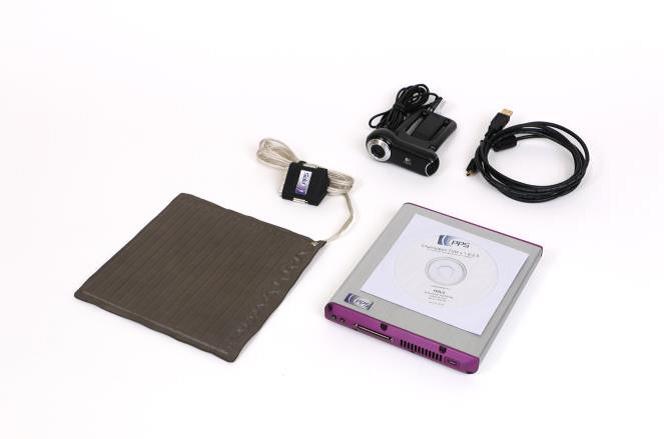

系统组件

1.一个柔性伸缩薄膜压力传感器

2.T4500可充电电子接口模块，有USB2.0连接

3.Chameleon 可视化和数据采集软件

4.同步图像捕捉功能与计算机硬件

5.远程安装和培训

传感器特征和性能¹²

压力范围

10或30 PSI

压力灵敏度

0.4 %

信噪比（SNR）

300:1

重复性误差

0.3 %

线性度

99.8 %

精度误差

<=2%

接触面材料

氨纶

传感器厚度

3mm

数据线长度

1.5m

操作温度

-20℃—50℃

电子元件技术参数

采样频率

7-10KHZ

电脑接口

USB2.0

ADC分辨率

12 bit

输入电压

5V

输入功率

2W

外壳尺寸

16.5×15.8×2.5cm

重量

650g

传感器特征和性能¹²
压力范围	10或30 PSI
压力灵敏度	0.4 %
信噪比（SNR）	300:1
重复性误差	0.3 %
线性度	99.8 %
精度误差	<=2%
接触面材料	氨纶
传感器厚度	3mm
数据线长度	1.5m
操作温度	-20℃—50℃

电子元件技术参数
采样频率	7-10KHZ
电脑接口	USB2.0
ADC分辨率	12 bit
输入电压	5V
输入功率	2W
外壳尺寸	16.5×15.8×2.5cm
重量	650g
