头部压感测量系统
首页 > 产品中心

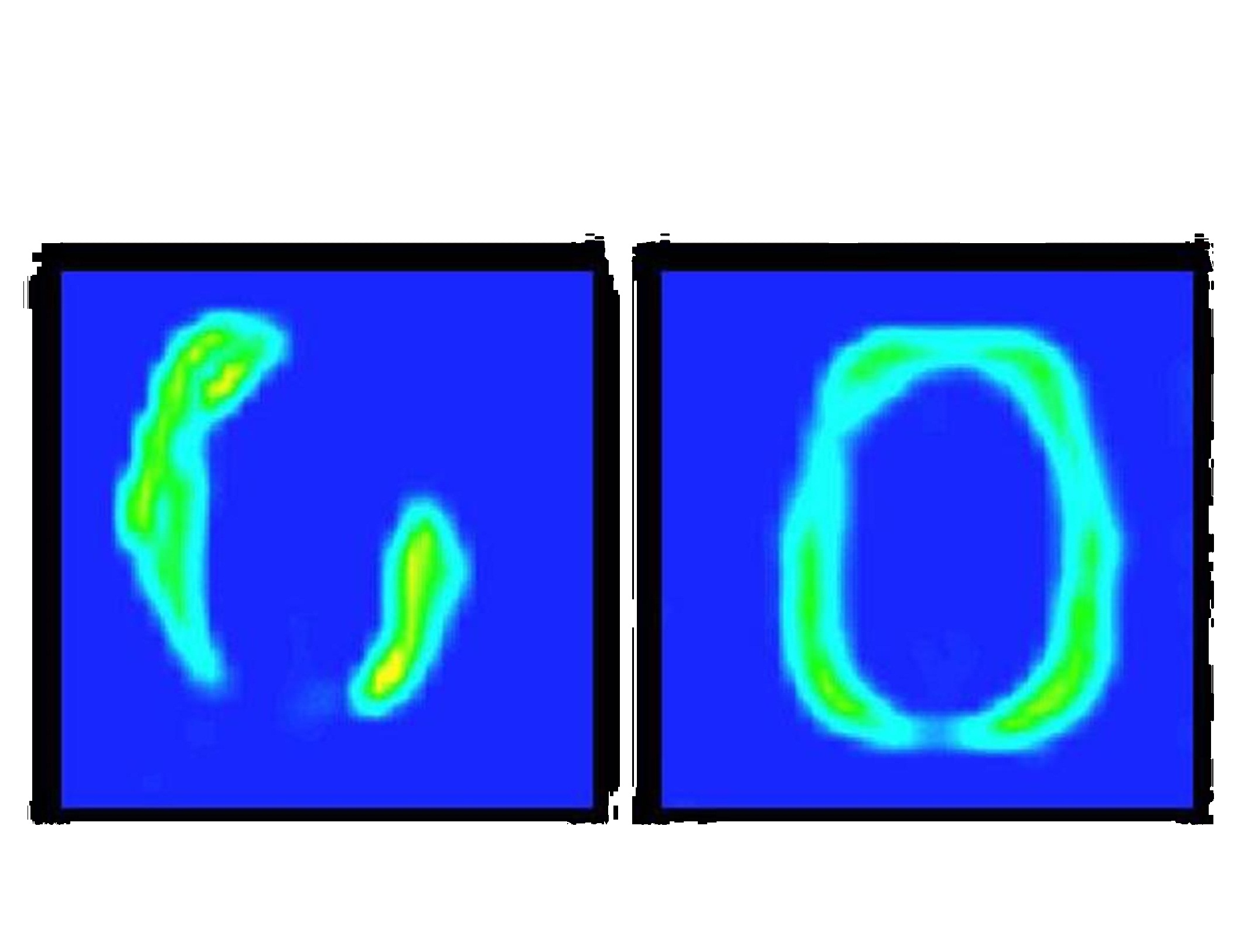

头部压感测量系统能评价双耳式耳机与听力保护产品对头部的压力和结构，进而评价产品的舒适度。系统能够精确捕捉耳机与复杂的头型间的交互作用，并进行通过压力成像可视化，帮助耳机和听力保护产品生产商在设计时同时将产品的高效性与舒适性最大化。其他品牌的触觉传感器系统的灵敏度以及分辨率无法测量出过小的压力。然而不同的头戴式耳机会显示出微小的压力差异特点。 头部压感测量传感器可测量压在头部上，小于10帕斯卡的压力。且能在保证精度及重复性的前提下确保产品与头部的契合度。
|
| |||
|
型号编号 |
3440 |
5766 |
6425 |
|
传感器面积 |
138 x 138 mm |
144 x146 mm |
80 x80 mm |
|
有效感应面积 |
122 x122 mm |
122 x122 mm |
64 x64 mm |
|
元件数量 |
1024 (32x32) |
884 |
1024 (32x32) |
|
空间分辨率 |
3.8x3.8 mm |
3.8x3.8 mm |
2x2mm |
|
传感器特征和性能12 | |
|
压力范围 |
2PSI |
|
压力灵敏度 |
0.2% |
|
信噪比（SNR） |
400:1 |
|
重复性误差 |
0.4 % |
|

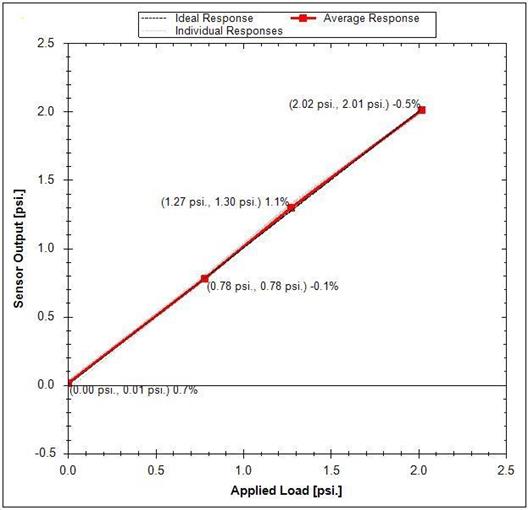

线性度 |
99.8 % |
|
精度误差 |
<=2% |
|
接触面材料 |
可传导布料 |
|
数据线长度 |
1.5m |
|
操作温度 |
-20℃—100℃ |
|
电子元件技术参数 | |
|
采样频率 |
10HZ |
|
电脑接口 |
USB 2.0 |
|
ADC分辨率 |
12 bit |
|
输入电压 |
5V |
|
输入功率 |
2W |
|
外壳尺寸 |
16.5x15.8x2.5cm |
|
重量 |
650g |
|
系统配置 | |
|
系统编号 |
描述 |
|
所有系统均包括 |
l T4500可充电电子接口模块，有USB2.0连接 l Chameleon 可视化和数据采集软件 l 同步图像捕捉功能与计算机硬件 l 远程安装和培训 |
|
|
未安装柔性压力传感器（3440或6425） |
|
|
中间带孔的未安装柔性压力传感器 |
|
|
2个未安装传感器，一个带孔（5766），另一个不带孔（3440或6425） |
|
|

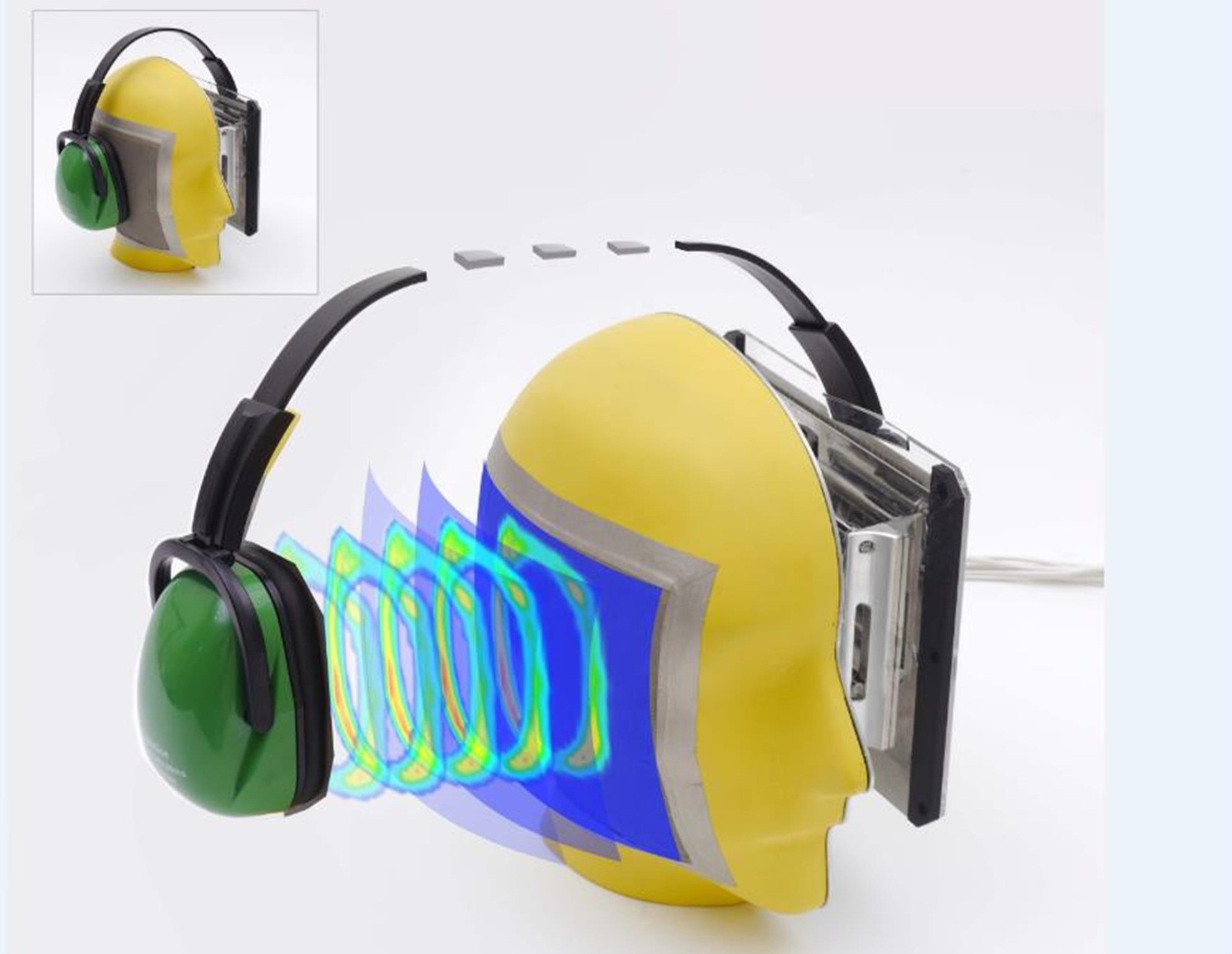

l 半头装置带可调节器械和平板 l 2个柔性压力传感器安装于半头（传感器3440或6425） l 第二个T4500可充电电子接口模块 |
|
|
l 半头装置带可调节器械和平板 l 2个柔性压力传感器安装于半头（传感器3440或6425） l 中间带孔的未安装柔性压力传感器（传感模型5766） l 未安装柔性压力传感器（3440或6425） l 第二个T4500可充电电子接口模块 |
