喷雾模式测量系统

喷雾压力模式测量系统是首个也是唯一一个用于显示和描述喷雾过程中液体沉淀特征信息的高速传感垫，可用于确定喷出液体或气体的位置。喷雾压力模式测量系统用于制造，可供程序工程师、研究人员使用。在制造过程中它可以让人了解特定喷雾模式，在涂层工艺中它可以帮助把控最终产品的质量。许多喷涂工艺设备都面临着只能通过反复试验来获取成果的问题，也就是需要多次调整才能达到理想的效果。PPS的喷雾压力模式测量系统通过数字化、可视化、定量化液体沉积模式解决了这个问题。它能实时反馈，电子式记录可用于比对和分析，让喷雾和涂层工艺晋升到了新境界。

主要优势

1.高分辨率的压力传感器能显示超过某各区域的沉积液体量，并为迅速调整或快速分析提供即时反馈。

2.可对压力极小的应用进行液体沉积测量。

3.防水传感垫可在任何喷雾喷射的位置获取有价值的数据，而这样的数据可以缩短研发时间，帮助提升品质，节省产品与生产成本。

3.高性能电容传感技术通过显著减少再校准和重复测试而节省了时间并改善了结果，使得开发者可以更快地解决问题和解答疑问。

4.高速USB2.0接口提供无延迟数据传输。

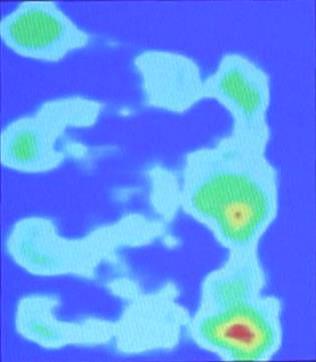

5.Chameleon可视化软件能提供直观的、易于使用的、高质量的可视化效果，并能轻松访问数据用于分析并将其导出到其他应用程序中。

系统组件

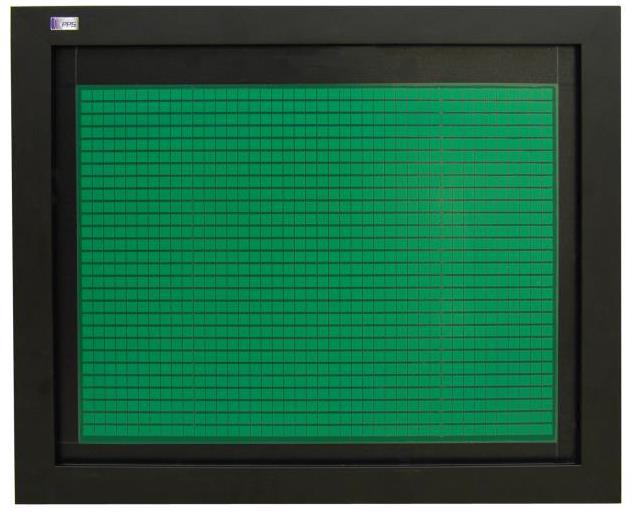

1.一个防水喷雾压力模式传感器，有USB2.0连接

2.Chameleon 可视化和数据采集软件

3.同步图像捕捉功能与计算机硬件

4.远程安装和培训

传感器型号
型号编号	6351
传感器面积	250mm x260mm
有效感应面积	192mm x 160mm
元件数量	1920(48x40)
空间分辨率	4mm x 4mm

传感器特征和性能
信噪比（SNR）	300:1
接触面材料	布料&聚酰亚胺
传感器厚度	6.1mm
数据线长度	1.5m
操作温度	-5℃—85℃

电子元件技术参数
采样频率	200Hz
电脑接口	USB 2.0
ADC分辨率	12 bit
输入电压	5V
输入功率	2W
外壳尺寸	16.5×15.8×2.5cm
重量	650g
