动态刹车片测量系统（DBPMS）
首页 > 产品中心

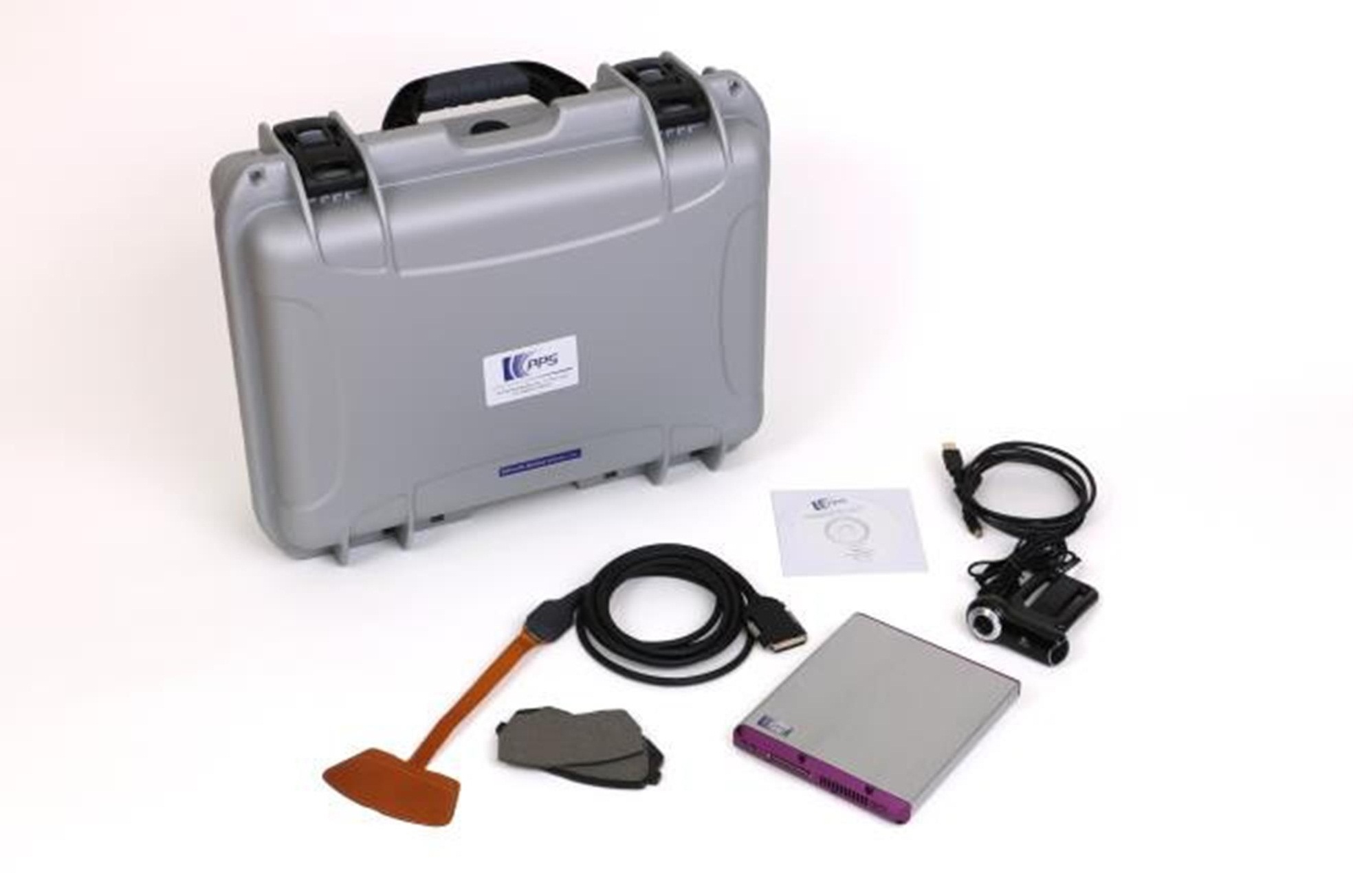

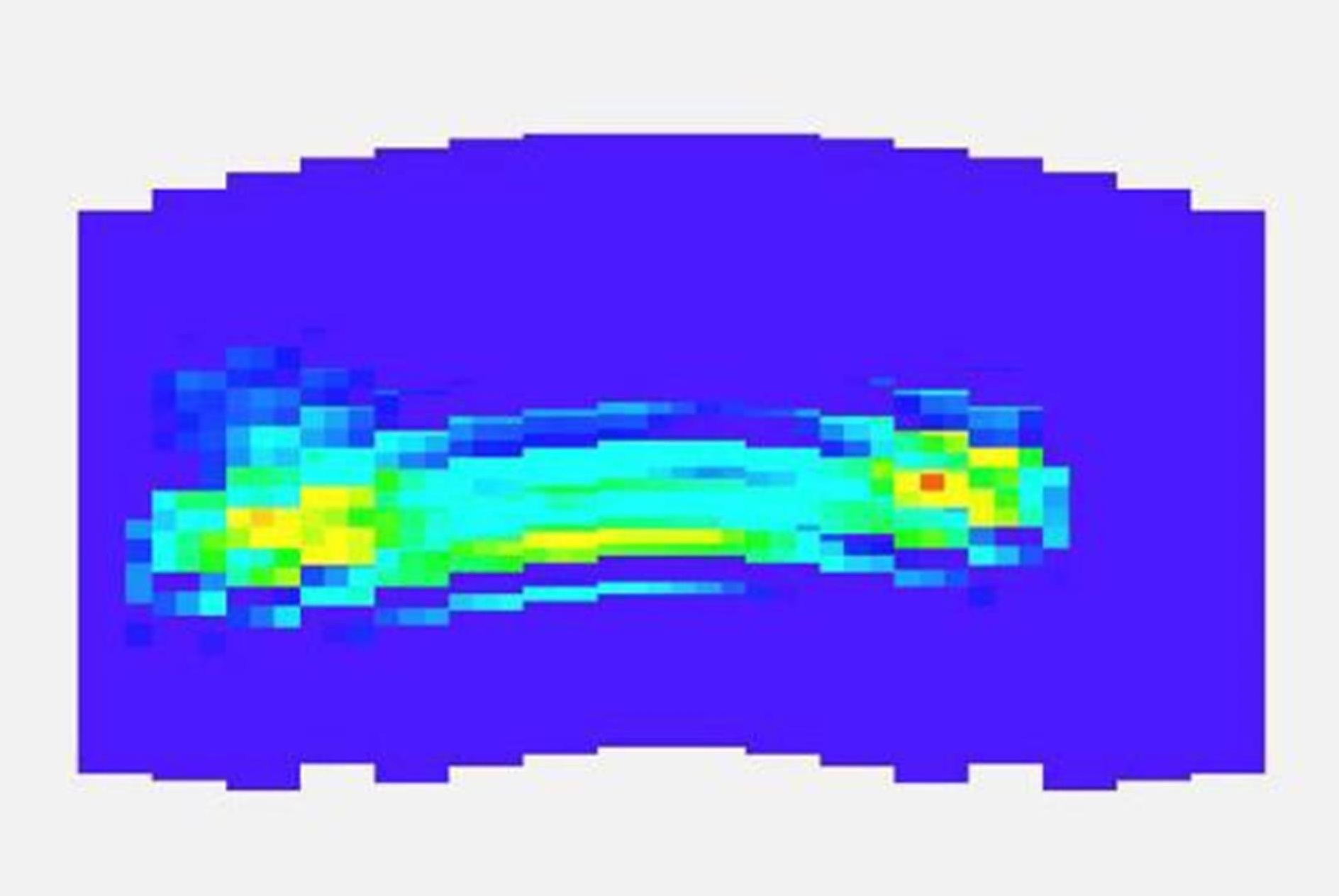

PPS的动态刹车片测量系统(DBPMS)捕捉在真实刹车情况下刹车片与车轮间的动态压力分布。该系统在动态刹车片测试环境中操作精准、可靠，可耐受温度高达200摄氏度，可测压力高达700psi，并可提供定量可重复的结果。这一实况数据捕捉能让开发人员提升刹车产品的安全性和高效性。 该产品为汽车与刹车片制造商而设计，可评价刹车产品的效能，DBPMS能测量真实刹车情况下刹车片与车轮间的动态表面压力。
|
传感器型号 | |||||||||
|
型号编号 |
4274 |
4274 |
4282 |
4282 |
4290 |
4823 |
5535 |
5704 |
5706 |
|
传感器面积 |
132x222 mm |
132x222 mm |
137x225 mm |
120x220 mm |
90x200 mm |
101x106 mm |
106x108 mm |
56x115 mm |
63x105 mm |
|
有效感应面积 |
53x118 mm |
48x118 mm |
48x123 mm |
42x106 mm |
34x79 mm |
51x96 mm |
40x96 mm |
42.6x108 mm |
48x96 mm |
|
元件数量 |
15x42 588 |
15x42 592 |
15x42 602 |
15x42 538 |
12x28 322 |
16x32 500 |
11x32 327 |
13x30 328 |
16x32 486 |
|
空间分辨率 |
3.53x2.8 mm |
3.18x2.8 mm |
3.18x2.8 mm |
2.8x2.82 mm |
2.8x2.82 mm |
3.19x3 mm |
3.66x3 mm |
3.28x3.6 mm |
3x3 mm |
|
传感器特征和性能12 | |
|
压力范围 |
300或700PSI |
|
压力灵敏度 |
0.2% |
|
信噪比（SNR） |
667:1 |
|

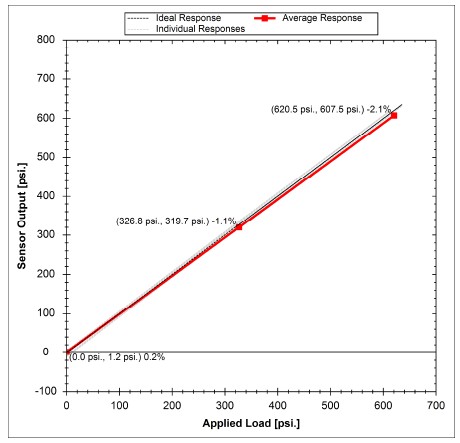

重复性误差 |
0.4 % |
|
线性度 |
99.8 % |
|
精度误差 |
<=3% |
|
接触面材料 |
聚酰亚胺 |
|
传感器厚度 |
0.3mm |
|
数据线长度 |
1.5m |
|
操作温度 |
5℃—200℃ |
|
电子元件技术参数 | |
|
采样频率 |
13-25Hz |
|
电脑接口 |
USB 2.0 |
|
ADC分辨率 |
12 bit |
|
输入电压 |
5V |
|
输入功率 |
2W |
|
外壳尺寸 |
16.5×15.8×2.5cm |
|
重量 |
650g |
