产品概述
F-Scan测量系统是一款可重复使用的鞋垫式足部压力测量系统，可完整地记录足部压力。该系统没有对外连接线，其技术使电脑可以无线接收使用者的足底压力分布状态并记录影像。此外，该系统还具有高容量的档案储存空间，且档案数据可相互传输，也可以立即识别、展示和记录足底压力。它还具有柔软的特性，让使用者在活动上不会受到任何阻碍，并保持自然的步态和活动，在不干扰正常步态的情况下得到真实的数据。定量化的信息将大大提升观察评价与诊断能力。该设备可用于诊断疾病、评估治疗。
产品特点
1.准确可靠，得到业内专家的多次验证
2.可以在任何环境下便捷地收集数据
3.可以与步态实验室的其他仪器一同工作，如肌电仪、动作捕捉系统
4.精确解剖标志点定位，高分辨率、超薄传感器
5.小、轻、无线、数据可选择性收集以及高速扫描功能可优化体育测试
|
传感器 |
标准版 |
长柄版 |
运动版 |
加长版 |
|
鞋垫大小 |
最长320mm |
最长320mm |
最长320mm |
最长420mm |
|
厚度 |
0.15mm |
0.15mm |
0.406 mm |
0.406 mm |
|
技术 |
电阻技术 |
|
分辨率 |
每平方厘米3.9 |
|
压力范围 |
50-75 PSI / 345-517 kPa～125 PSI / 862 kPa (标准) |

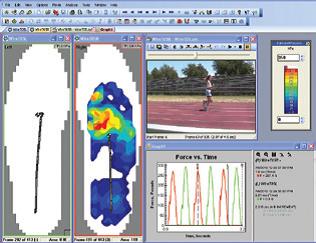

软件特色
1、即时动态纪录以及显示2D、3D测量数据；
2、显示完整量测知压力图形与力量曲线；
3、观测数据逐个显示；
4、同时对比不同测试条件前后的压力差异；
5、计算力量-时间积分值（FTI）；
6、逐个动画显示单/多重状态影像；
7、独立分析足底局部区域；
8、平均多重姿势数值；
9、提供（输入/输出）客户测量影像档案；
10、显示力量中心及其移动轨迹。
附加选择

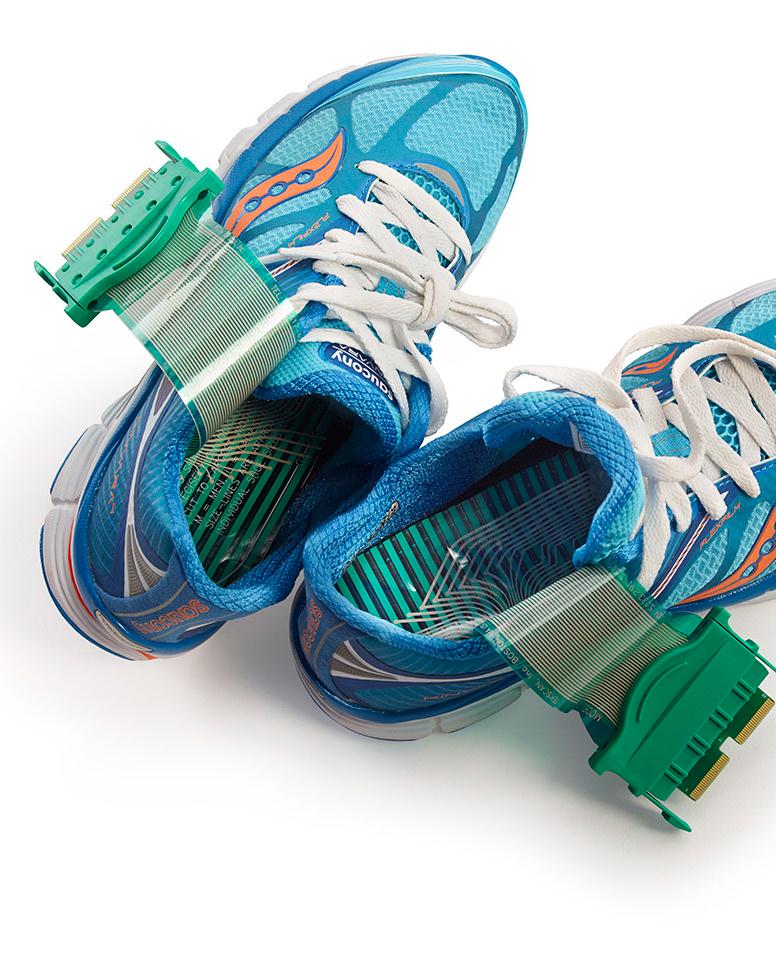

F-Scan运动专用感测片，特别为运动员和户外研究等激烈性运动所设计。感测片四周皆有0.1mm(0.005in)厚的可弯曲防护，可提高耐用性以及使用寿命。
感测片介绍
感测点数：960 sensels/foot
空间解析度：4 sensels/cn2
感测片尺寸：美国尺寸14号（可依需求自行裁减）
技 术：压阻式
校 正：已知力量的应用或控制力量量测进行校正
取样频率：500Hz
压力范围：1-150 PSI（亦有其他范围可供选择）
厚 度：0.15㎜（标准）
应用
1、运动应用，对跑步、足球、棒球、篮球、步行、曲棍球、橄榄球、滑雪、高尔夫等运动进行足步压力和步伐分析；
2、立即判断复健、矫正效果；
3、观测异样步伐；
4、预测、降低高危险区的压力；
5、评估旋转（转身）偏移中心位置的力量；
6、为运动或手术后的客户控管重量承受；
7、监控退化的足步问题；
8、评估活动力不足所产生的高压区域；
9、手术前后状况评估；
10、判定潜在的患处；
11、观测足步长度差异。
优势
1、完整纪录运动情形，不遗失任何数据；
2、多种场地、时间和距离皆可使用；
3、为客户提供产品展示与服务；
4、使用者的活动不会受到任何阻碍；
5、安装简易、快速；
6、提高医学矫正和鞋类效果与品质；
7、减少重复复健的需求，节省经费；
8、提升患者的满意度；
9、为患者进行治疗并对医疗数据进行分析；
10、提供医疗保险给付的证明文件；
11、患者可实际观察到测量结果，提升患者信任度；
12、让练习（复健）更加与众不同。
适用单位
运动医疗、职业运动训练中心、私人训练、步态实验室、伤口护理中心、医院、大学、复健机构、儿童医院、临床应用等。
适用人员
整型外科医生、运动训练员、物理治疗师、足科医生、矫正器制作师、义肢矫正师、脊椎按摩师、制鞋厂、制造商等。
可选购的附加模组
1、Research Software（研究版软体）：这套软体可提供更近一步的分析功能，如曲线绘图、足部结构局部分析以及ASC|l格式输出等；
2、TAM(TiiminnggAnallysiss Modulle时间分析模组)：可够计算完整步态周期内各个足部动作所占的时间百分比，并与正常步态进行对比；
3、COM’nalysiss(ccenter--of Masss Analysiss 重心分析模组)：可计算，显示和分析参数，以此对比身体重心位置的变化以及表现特征（包括左右重量对称性、步伐标准度及效率等）；
4、Video Synchhrronnizaatiion（影像同步软体）：可同时回顾观测动作影像及测量数据，复审步态压力图形；
5、F-Sooccket（义肢分析系统）：额外的感测器和操作软体使现有的F-Scan仪器进行义肢安装等操作，即时量测装设的压力和力量大小；
6、F-Mat或HR Mat（平板式足步压力系统）：皆为内附力量/压力感测片的地垫，可直接使用。其中，HR-Mat可提供较高解析度的量测效果；
7、Grip（指握力分析系统）：额外的感测片何操作软体，能够进行握力测量以及人体工学研究；
8、Blladdders校正器： 通过利用多种不同的压力使感测片的输出标准化，可平衡和调校感测器。
