Bolt-3
AMTI的BOLT-3传感器同时测量作用在螺栓上的扭矩,螺纹上的扭矩以及螺栓上的轴向拉力。这种独特的仪器分离使用应变片和精密圆柱形元件去隔离和测量作用力以及扭矩,使得详细研究螺栓元件上的载荷成为可能。这使得它对于润滑剂的研究、场地大小、螺纹形状、材料、接触式压力、防松螺纹油、自锁插入、自锁螺纹以及牵引螺丝的扭矩和推力特性来说都成为一个必不可少的工具了。

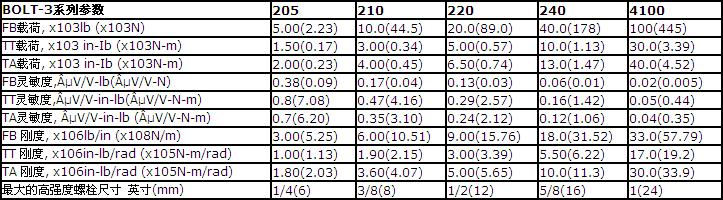

BOLT-3测量需要被分析紧固件压力的两种扭矩和一种力。五种载荷以及两种标准外壳尺寸对BOLT-3有效; 自定义单位也是有效的。每个模型有需要适应螺栓大小范围的灵敏度。例如,运用10V的激发电压,4000的输出信号增益控制以及一种典型的数据采集系统,最小载荷的传感器有一种0.38 テつオV/V-lb (0.09 テつオV-N)的轴向负荷灵敏度以及可以分解0.3磅 (1.3 牛顿) 。这种灵敏度允许螺丝小至#4 或者 3 mm ,在不到他们额定力量的百分之一时被测试出来。
它可以被附属在一张桌子或者机床基地,固定在台钳里,或者融入到设备里面。这个仪器可能连同常见的扳手或者机械驱动程序一起使用。自从BOLT-3可以直接测量作用的扭矩开始,扭矩扳手就不需要了。用标准扳手获得的不平衡扭矩和横向载荷不影响仪器的测量。运用BOLT-3.额外的可选测量通道,这些不平衡的载荷可能被测试出来。
这些坚固的传感器是用高强度铝制外壳(合金 7075-T6) 以及铝或者17-4 PH不锈钢传感元件制造出来的。当弹性环形密封圈保护应变片和电线时,一种耐用的阳极化抛光可以保护铝不受腐蚀。
正如所有的常规应变片传感器一样,对于桥接器激发电压以及信号放大来说,放大器的使用是必须的。一根单独的电缆把放大器和BOLT-3传感器连接在一起。这决定了从传感器上来的信号以及提供高级别的模拟输出。
电工图
